Cartes Avec des données de plus en plus nombreuses et ouvertes (opendata), les puces GPS dans la quasi-totalité des appareils mobiles pour permettre la géolocalisation, l'accès pour tous aux fonds de cartes dans une précision toujours plus importante, la cartographie est plus dynamique que jamais.
Traditionnellement définie comme représentation géométrique, la cartographie n'est désormais plus limitée aux seules données géographiques.

Le groupe humanitaire Humanitarian OpenStreetMap Team, avec le projet missingmapslien incite par exemple les habitants à enrichir des zones vulnérables sur des fonds de cartes numériques en ajoutant des informations recueillies sur le terrain pour mieux organiser la politique de développement durable.

Au baccalauréat, à l'IEP, aux écoles commerciales, aux Ecoles Normales Supérieures, partout il existe maintenant une épreuve de cartographie.

Il s'agit alors ici de vous inviter à un voyage virtuel, mais pas que, et de réaliser des cartes en tentant de comprendre le fonctionnement des API et les enjeux et utilisations possibles des données ouverteslien.

| Difficulté | DYS DYS

La Cartographie

Une toute petite histoire de la cartographie

« Le vent se lève, il faut tenter de vivre ! »Paul Valéry

mattangLes plus anciennes cartes connues (mais sans doute en existe-t-il d'autres, perdues) sont tracées sur des tablettes d'argile (Mézopotamie) et datent de 2300 av J.-C..

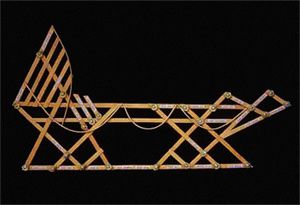

Dans les îles Mashall, des cartes nautiques, les « mattang », sont réalisées à partir de baguettes et servaient à expliquer le mouvement des vagues.

Mais c'est lors des grandes découvertes, début XVe siècle, notamment facilitées par l'imprimerie (Gutenberg), mais aussi le compas sec ou l'astrolabe nautique, qui permettait de déterminer la latitude en mer en mesurant l'inclinaison du soleil, que la cartographie connut un nouvel essor.

cartoL'on pourra lire par exemple Riffenburgh, Beau / Alglave, Stéphanie. La grande aventure de la cartographie. [Livre]. National Geographic, 2011. 1 vol. (96 p.) ; cartes et ill. en coul., couv. ill. en coul. ; 31 cm ; 15 fac-similés de cartes.

Ce n'est qu'au XIXe siècle que la cartographie est accessible au grand public. Les guides de l'allemand Baedeker sont publiés dans les années 1830. Aux Etats-Unis ce sont les cartes et horaires du réseau ferré qui sont publiés vers 1880.

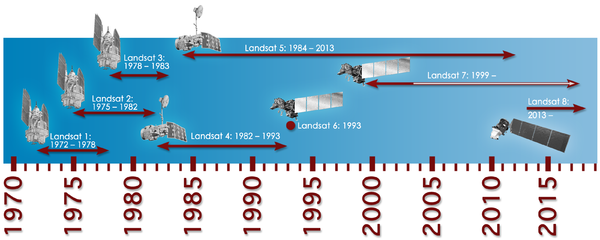

En 1972, la NASA lance le premier satellite de télédétection, Landsat, destiné à obtenir des images de la Terre depuis l'espace.

Landsat

Parallèlement, la définition des images ne cesse d'augmenter passant de 79 m à 2.5 m pour les satellites militaires... ce qui permet d'éviter les confusions...

Voici, par exemple ce fameux visage que l'on croyait voir sur Mars, vue selon deux angles et résolutions différents...

visage mars
visage mars

SPOT 6 est l’un des quatre satellites d’observation de la Terre opéré par Airbus Defence and Space. Il délivre des images d’un pixel de 1,50 m.

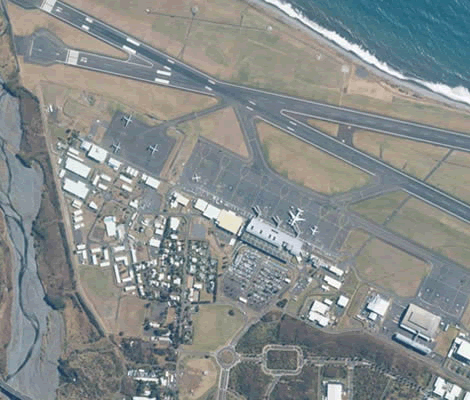

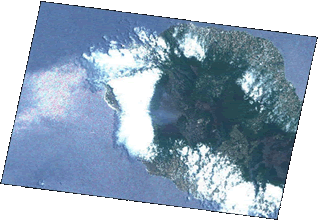

reunionAvec SPOT 7 l'objectif est celui d'un renouvellement annuel d’une couverture de tout le territoire national, y compris l’outre-mer, d’autre part à la diffusion d’un grand volume d’images, sur la France et des pays du Sud - mises à la disposition d’une large communauté d’utilisateurs au bénéfice des politiques publiques.

Le projet EQUIPEX GEOSUDlien, vise à développer une infrastructure nationale de données satellitaires accessible gratuitement par la communauté scientifique et les acteurs publics.

Plus d'infoshttp://www.geo-airbusds.com/fr/

galileoGalileo est le système européen global de navigation par satellite. Opérationnel depuis décembre 2016, Galileo est toujours en phase d’assemblage : si l'on compte actuellement 26 satellites déployés dans l’espace, tous ne sont pas actifs. Le déploiement n'est pas achevé, mais il y a déjà 200 millions d'utilisateurs dans le monde.

La précision attendue pour le service de base, gratuit, est de 4 mètres horizontalement et de 8 mètres en altitude. Un niveau de qualité supérieur sera fourni dans le cadre de services payants proposés aux professionnels.

Outil stratégique pour l’Union européenne, qui peut ainsi compter sur son propre réseau de satellites plutôt que sur des solutions étrangères, Galileo doit recevoir pour la période 2021 – 2027 un financement de 9,7 milliards d’euros.

Plus d'infos http://www.gsa.europa.eu/galileo/why-galileo

Première définition

La carte se définit usuellement comme la « représentation géométrique conventionnelle, en positions relatives, de phénomènes concrets ou abstraits, localisables dans l'espace ». Par extension, il s'agit du « document portant cette représentation ou une partie de cette représentation sous forme d'une figure manuscrite, imprimée ou réalisée par tout autre moyen. »

source : Glossaire de cartographie, Comité Français de Cartographie, 1990. http://www.ensg.eu

Mais la carte n’est pas le reflet neutre d’une réalité extérieure, c'est une construction. Elle est orientée et sélective, partielle voire partiale, vraie...ou fausse. La construction de l’image requiert une série d’opérations :

  1. La projection, c’est-à-dire l’établissement d’une correspondance mathématique entre les points de la surface de référence et ceux d’une surface plane ou développable en plan.
  2. La miniaturisation, qui est l’application aux phénomènes d’une réduction, selon l’échelle choisie.
  3. La généralisation, qui est une procédure de simplification des informations spatiales, rendue nécessaire par la réduction.
  4. La codification enfin, c’est-à-dire le choix de symboles ou signes conventionnels pour traduire les informations retenues.

source : d'après Gilles Palsky, Hypergéo http://www.hypergeo.eu



Historiquement, la cartographie désigne ainsi la réalisation et l'étude des cartes géographiques et  géologiques. Mais l'on trouve désormais des cartographies sémantiques, du Web, bref, le champ de la cartographie n'est plus limité à des données géographiques.

Pour aller plus loin !

L'exposition « histoire de la cartographie » de la Bibliothèque Nationale de France (BNF)

Plus d'infos http://expositions.bnf.fr/cartes/

Le département cartographie de Sciences-Po

Plus d'infos http://cartographie.sciences-po.fr/

Les mots de la cartographie

Plus d'infos http://cartographie.sciences-po.fr/fr/mots_de_la_carto

De la navigation à vue aux circum-navigateurs

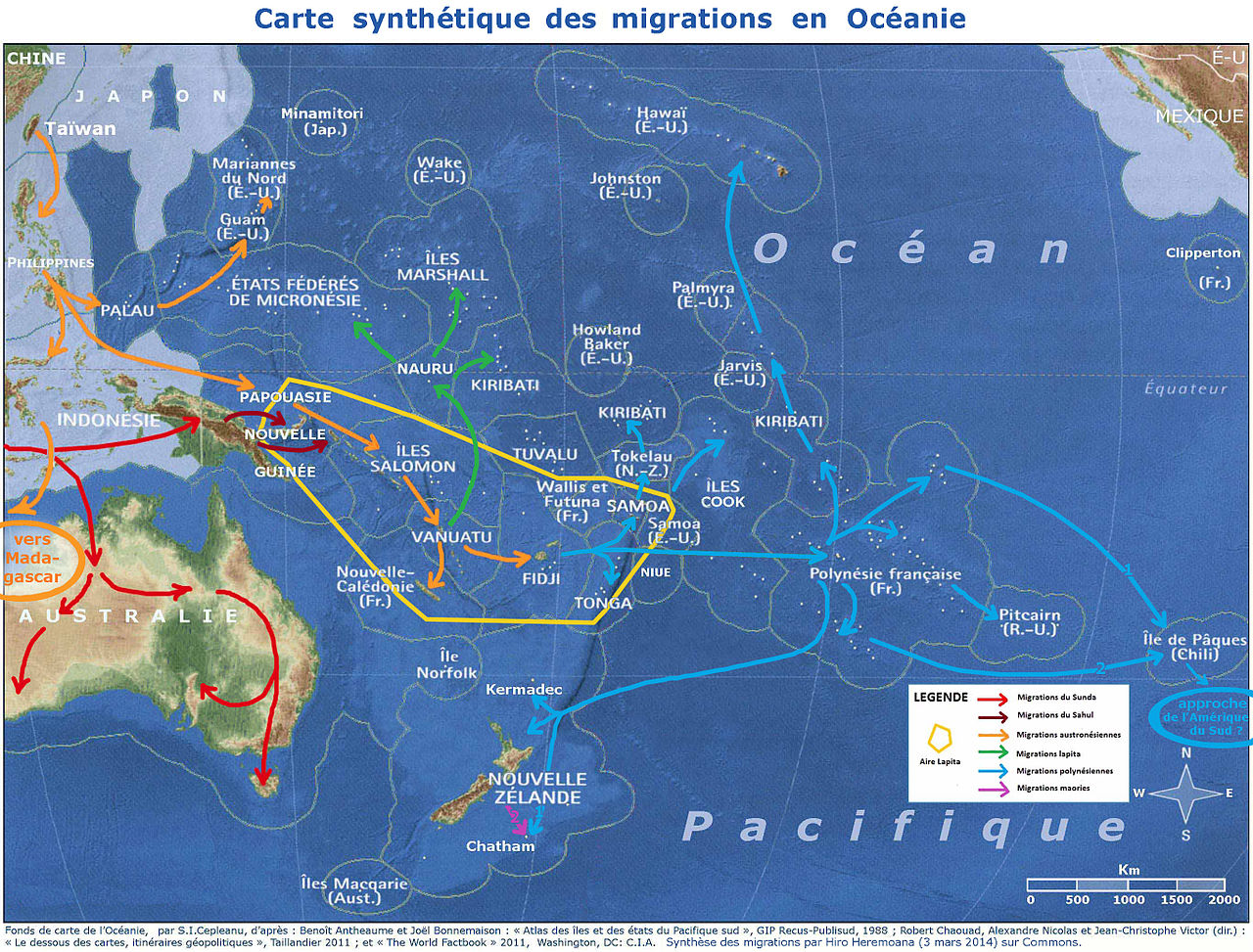

MaoriLa civilisation  Lapita, qui a émergé il y a quelque 3 500 ans en Océanie, va rayonner dans tout le Pacifique insulaire.

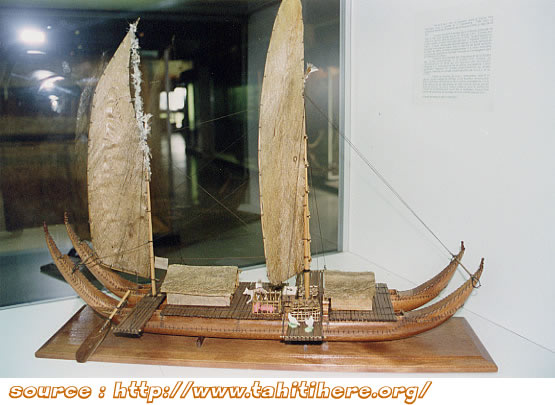

pirogue doubleLes premiers marins quittèrent les côtes de Nouvelle-Guinée pour entreprendre la conquête du Pacifique, plus particulièrement de la Polynésie. Ils atteignirent aussi la partie occidentale de la Micronésie, à partir des Philippines, vers 3000 av. JC. et sa partie orientale il y a environ 2000 ans.
Le peuplement des îles Marquises commence il y a 2200 ans, démontrant ainsi les extraordinaires qualités de marins des micronésiens et de leurs pirogues à balancier ou à coques doubles avec voiles latines qui facilitaient les changements de caps.

Côté méditerranée, la première mention formelle d'une expédition maritime remonte à 3000 ans av J.-C. Il s'agissait d'une flottille de navire de bois aperçue dans le delta du Nil.

Fin du Moyen-Âge, l'ouverture des océans aux grands navigateurs entraîne un tournant dans la représentation du monde. Les Vikings sont les maîtres des mers du Nord grâce au drakkar, vaisseau à fond plat, léger et maniable.

C'est la fin de la navigation à vue.

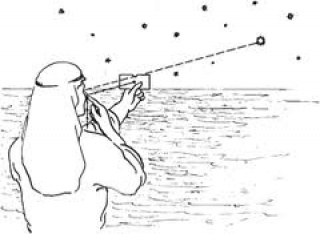

kamal Le Kamal, que l’on peut traduire par « guide » ou « route » est un instrument de navigation adapté à la hauteur de la polaire et des étoiles circumpolaires, utilisé par les navigateurs arabes soit en mer soit à terre, dans le désert.
Si le début de son utilisation n’est pas connu avec certitude (on l’estime au Xème XIème siècle), il est venu à la connaissance des occidentaux à l’époque de la Renaissance notamment mentionné par Vasco de Gama lien et les premiers navigateurs portugais, il fut même brièvement adopté par certain d’entre-eux sous le nom de « tavoleta da India ».
C’est un instrument contemporain de l’astrolabe et du quadrant.

Plus d'infos http://www.dielette.fr/2014/09/06/kamal-connaissez/



arbalestrilleL'arbalestrille ou bâton de Jacob, également appelé arbalète, est un ancien instrument utilisé pour la mesure des angles en astronomie, puis pour la navigation. Il mesure la hauteur de l’étoile polaire, avec une graduation de 0 à 90° sur sa flèche, puis pour la hauteur du soleil à son zenith, ce qui permet dans les deux cas de déterminer la latitude.
Les marins hauturiers français et anglais l’adoptent vers 1530, les hollandais vers 1550, puis il finit par se répandre dans le reste de l’Europe. Sa précision est améliorée tout au long du xvi et du xviie siècles.

Plus d'infoshttp://www.meridienne.org/index.php?page=jacob.construction

La boussole sèche, le sablier, la sonde (mesure la hauteur des fonds sous la quille) et le loch permettent les traversées longues.

La PérouseChristophe Colomb lien met 36 jours pour découvrir le Nouveau monde, Vasco de Gama mettra lien, lui, 96 jours pour  toucher enfin la côte indienne. En 1519, le Portugais Magellan lien, après trois ans de navigation, fait le premier tour du monde, suivi par les anglais et les français.
Bougainvillelienembarque avec un cartographe, un astronome et le naturaliste Commerson pour le premier voyage scientifique français autour du monde.
L'Anglais Cooklien établit une carte très précise de la Nouvelle-Zélande et explore la côte orientale de l'Australie.
L'expédition de La Pérouselien s'échoue à Vanikoro et des recherches ont toujours lieu pour en retrouver des traces.

Alors que nous savons cartographier avec précision le moindre chemin sur la surface de la Terre, les fonds marins restent encore un grand mystère. On considère que la surface des océans cartographiée est de l’ordre de 10 %.

Les cartes montrent ainsi la découverte de nouvelles terres. Elles sont longtemps restées secrètes et comportent de précieuses indications.

Plus d'infos http://expositions.bnf.fr/

Plus d'infos http://www.laperouse-france.fr/

globe BNFLe département des Cartes et plans de la BnF conserve l’une des principales collections au monde de globes terrestres et célestes anciens, composée de plus de 200 objets datant du XIe au XIXe siècle, d'origine européenne ou arabe.

La numérisation de 55 globes de la collection de la BnF a été réalisée grâce au mécénat de compétence.

Plus d'infosExemple de globe

Longitude et latitude

La terre est ronde ! Depuis au moins 2400 ans...

astrolabeSi, dès le IV siècle av J.-C, Anaxagore*, élève de Platon montre à partir des éclipses que la Terre est ronde. Il affirma notamment que les planètes et que la Lune n'étaient pas des disques mais des corps solides analogues à la Terre et lancés dans l'espace comme des projectiles. Il faudra ensuite attendre plusieurs siècles et de nombreuses controverses pour que cette évidence s'impose.

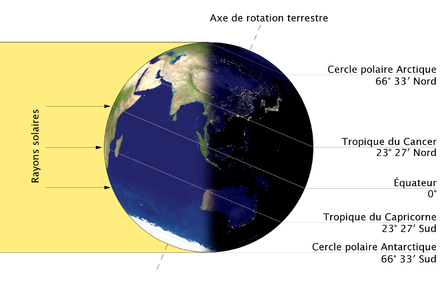

parralèleUne fois la forme de la terre définie, Hipparque de Nicée, 2 siècles avant J.-C., divise la circonférence terrestre en 360°.

Le Globe est divisé en deux hémisphères (Nord et Sud) puis en droites parallèles, les latitudes. L'équateur est ainsi situé à la latitude 0, le tropique du Cancer 23° N, le cercle polaire antarctique 66° S.

Hipparque est également à l'origine de la représentation stéréographique permettant de réaliser des cartes planes de la Terre.

astrolabeL'astrolabe permet de déterminer avec une relative précision la latitude d'après la position du soleil. En regardant le soleil à travers deux petits trous, l'on peut ainsi déterminer sa position par rapport à l'équateur.

La valeur de la latitude (Nord-Sud) est ainsi donnée par un chiffre négatif ou positif.

La longitude, elle, ne sera déterminée qu'au XVIII° siècle soit près de deux mille ans après la longitude.

La plus simple pour la déterminer consiste à mesurer la différence entre l'heure (solaire) locale et l'heure (solaire) d'un méridien de référence. Mais pour cela, il faut disposer d'une mesure exacte de l'heure de référence. Il fallait donc fabriquer une horloge suffisamment précise, dont la période est indépendante du lieu géographique et qui supportait les conditions de voyage sur toutes les mers du globe.

John Harrison mettra cinq ans pour imaginer et fabriquer son premier chronomètre, baptisé H1 (1736), dont George Graham fut l'un des co-financeurs. Entamé en 1728, son chronomètre de marine sera finalement opérationnel en 1735.

Longitude La longitude est ainsi l'ensemble des points qui forment une ligne appelée « méridien » et passe par les pôles.
Il n'existe aucune référence naturelle pour déterminer la longitude.
Les astronomes britanniques choisirent donc comme méridien d'origine une ligne nord-sud passant par l'observatoire royal de Greenwich près de Londres au Royaume-Uni.

Ce méridien est désormais utilisé comme méridien de référence pour le calcul des fuseaux horaires à la suite de la conférence internationale sur l’uniformisation des longitudes et de l’heure à Washington en 1884, où furent décidés à la fois le méridien Zéro et les 24 fuseaux horaires.

Plus d'infos https://fr.wikipedia.org/wiki/Longitude

Plus d'infos http://www.coordonnees-gps.fr/

Coordonnées géographiqueslien
coordonnées sexagésimales 22°22'16.0"S 40°21'20.0"E
coordonnées sexagésimales 22°28.6781'.S, 151°20.9570'.O
coordonnées décimales 48.4617,-5.0827

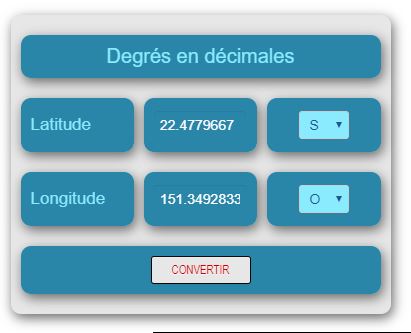

convertion latitude Les coordonnées géographiques permettent de localiser un endroit sur le globe à partir de la latitude et la longitude, données en degré, minute, seconde ou, plus souvent de nos jours, par deux nombres éventuellement négatifs.
Ce site est l'un des nombreux qui vous permet de convertir des coordonnées 'Degrés - Minutes - Secondes' ou 'Degrés - Minutes décimales' en Degrés - décimales.

La latitude est donnée par un chiffre compris entre -90° et 90° (les chiffres négatifs correspondent à l'hémisphère Sud)

-90
90

La longitude est donnée par un chiffre compris entre -180° et 180° (les chiffres négatifs correspondent à des longitudes situées à l'Ouest du méridien de Greenwich).

-180
180

Type de projection

Pour visualiser un globe sur une surface plane il est nécessaire de projeter les points, ce qui n'est pas sans poser de gros problèmes... de taille.

mercatorLa (très connue) projection de Mercator est une projection cylindrique tangente à l'équateur du globe terrestre sur une carte plane. Elle conserve les angles mais provoque un étirement Est-Ouest et Nord-Sud correspondant, de telle sorte que l'échelle Est-Ouest est partout égale à l'échelle Nord-Sud. Une carte de Mercator ne peut couvrir les pôles.
La plupart des cartes marines utilisent la projection de Mercator. La projection conforme conserve les angles (ce qui permet de reporter directement sur la carte les angles mesurés au compas, et vice-versa) mais pas les distances (l'échelle de la carte variant avec la latitude) ni les surfaces (contrairement aux projections équivalentes).

source : Wikipédia



Cette projection a toutefois le défaut de ne pas donner la taille exacte des continents et des pays.

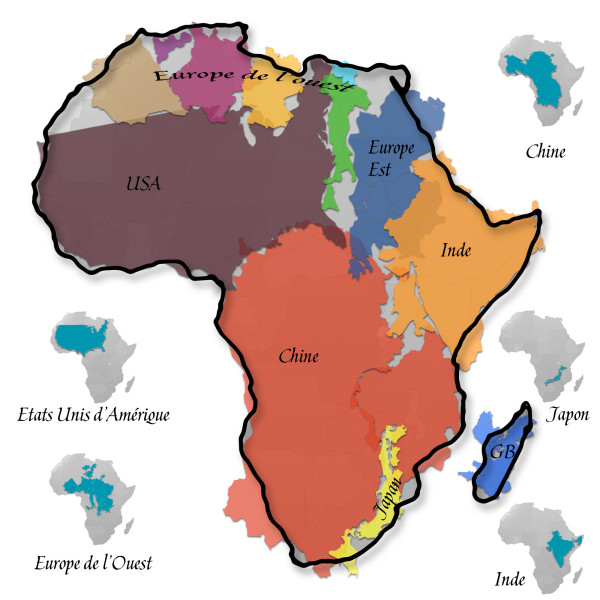

Afrique

Taille relative des pays par rapport à l'Afrique, source : www.lactualite.com

Selon les projections les résultats peuvent être très différents...

Winkel-Tripel

Winkel-Tripel

Peters

Peters (taille réelle)

Le site https://thetruesize.com/ permet de comparer la taille réelle d'un pays à un autre

Voir également http://www.dailymotion.com/video/xt5qno_dessous-des-cartes-les-cartes-des-autres-le_tv (regrettons ici qu'une émission* diffusée sur une chaîne publique soit payante, notamment pour un usage pédagogique. Pfff !)

Cartographie numérique

Petit exercice sur les API

Intégrer un traitement de texte dans une page

Dans l'exemple suivant, vous allez pouvoir intégrer un mini traitement de texte avec 10 lignes de code...
Pour ce faire, copiez-collez le texte ci-dessous (clic sur le bouton) dans un bloc-notes, enregistrez le avec l'extenstion html (par exemple "tt.html" ) puis ouvrez-le avec un navigateur....


        <!DOCTYPE html>
        <html>
            <head>
                <script src="https://cloud.tinymce.com/stable/tinymce.min.js"></script>
                <script>tinymce.init({ selector:'textarea' });</script>
            </head>
            <body>
                <textarea>Exemple d'implémentation d'un mini traitement de texte !</textarea>
            </body>
        </html>


Résultat

Dans cet exercice, nous avons simplement intégré l'API de "tinymce" via la commande
"<script src="https://cloud.tinymce.com/stable/tinymce.min.js"></script>
située dans l'entête "<head></head>" d'une page
"<html></html>" en lui demandant d'insérer un traitement de texte entre les balises
"<textarea></textarea>" du corps du texte "<body></body>".

Par la suite, le principe restera toujours le même : Un appel de l'API, un peu de code pour la personnaliser et une balise dans laquelle afficher la carte.




        <!DOCTYPE html>
        <html>
            <head>
                <script src="https://cloud.tinymce.com/stable/tinymce.min.js"></script>
                <script>tinymce.init({ selector:'textarea' });</script>
            </head>
            <body>
                <textarea>Exemple d'implémentation d'un mini traitement de texte !</textarea>
            </body>
        </html>


Google maps

Rendons à Google la mise à disposition du grand public des fonds de carte via des API simples d'utilisation.

Mais depuis juin 2018, la politique de Google en matière d'API a complétement changé, nécessite désormais une clé et est devenue payante...
Cette façon de procéder de Google est inadmissible. On assèche le marché avec un produit gratuit que l'on rend ensuite payant. Non seulement quand c'est gratuit, c'est vous le produit mais là en plus c'est vous le dindon de la farce !
L'auteur de cette page a donc décidé de ne plus faire de publicité pour Google et de privilégier les solutions libres et ouverte, plus respectueuses des développeurs.

Plus d'infos Plus d'infos : http://www.touraineverte.fr/

Openstreet Map

OpenStreetMap (OSM) est un projet international fondé en 2004 dans le but de créer une carte libre du monde. Les données cartographiques collectées sont réutilisables sous licence libre ODbL (depuis le 12 septembre 2012).
OpenLayer est une interface permettant d'implémenter très facilement une carte OpenstreetMap
Le code de base minimal est on ne peut plus simple.

Plus d'infos http://wiki.openstreetmap.org/

De nombreux services sont proposés pour améliorer cette couche openstreetmap.

Openlayer

Ici encore nous allons copié coller le code. Vous pourriez le faire avec un bloc-notes et le visionner dans le navigateur.
Une autre possibilité est d'utiliser un éditeur de code en ligne, par exemple https://thimble.mozilla.org/fr/, de cliquer sur " créer un projet" puis de copier-coller le code...


<!DOCTYPE HTML>
<head>
<html lang="fr">
    <title>OpenLayers : exemple simple</title>
    <link rel="stylesheet" href="https://cdn.rawgit.com/openlayers/openlayers.github.io/master/en/v5.3.0/css/ol.css" type="text/css">
        <style>
            .map { height: 400px; width: 100%; }
        </style>
        <script src="https://cdn.rawgit.com/openlayers/openlayers.github.io/master/en/v5.3.0/build/ol.js">
        </script>
</head>
    <body>
        <div id="map" class="map"></div>
        <script>
            var map = new ol.Map({
            target: 'map',
                layers: [
                new ol.layer.Tile({
                source: new ol.source.OSM()
                    })
                ],
                view: new ol.View({
                center: ol.proj.fromLonLat([37.41, 8.82]),
                zoom: 4
                })
            });
        </script>
    </body>
</html>


... cela permet de varier les valeurs par exemple de center: [0, 0] en les remplaçant par exemple par [2.349101,48.854132] et le zoom:18, la taille de la carte .map { height: 400px; width: 100%; } et visionner directement le résultat.

Autres valeurs à tester, où sommes-nous ? [-151.741569,-16.499454 ], [180, 90 ], [-180, -90], [0,51.476920]

Plusieurs types de cartes

Plan

Carte Google Satellite

Satellite

Carte Google Satellite

Mixte

Carte Google Satellite

Relief

Carte Google Satellite

A ces versions de base, l'on pourra superposer des couches diverses : transports, pistes cyclables, données humanitaires... Vos propres données.
De fait tout est possible !

L'on appréciera la précision de ces cartes, enrichies des apports des utilisateurs et souvent bien plus détaillées pour les territoires français que celles de Google maps.

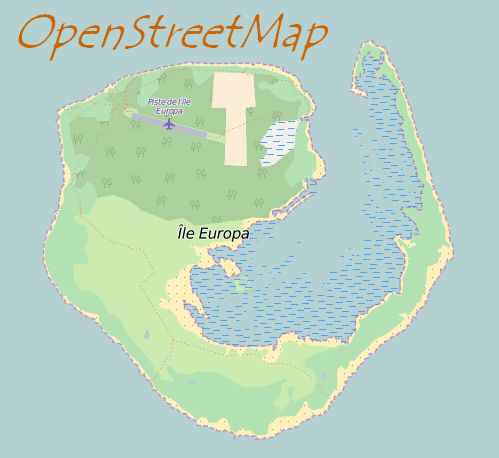

Exemple, l'île Europa (France) vue par OpenStreetMap et par Google...

Europa OpenStreetMap

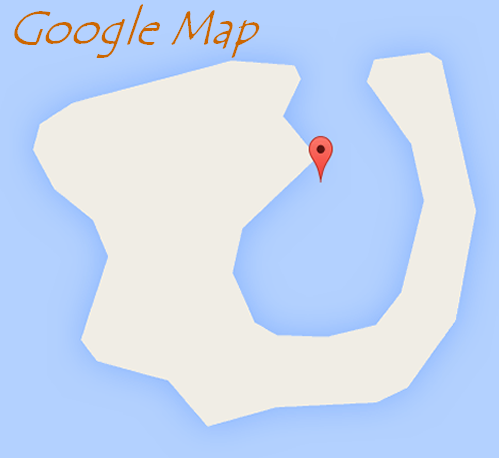

Europa GoogleMap

Autres exemples de cartes

Here Maps

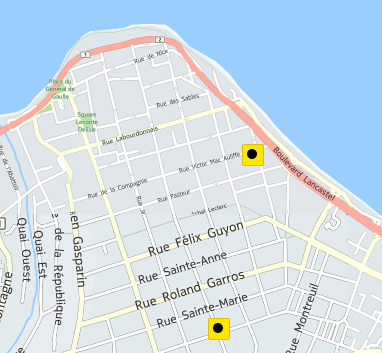

hereHeremaps est un (relatif) nouveau venu dans la cartographie, essentiellement connu pour les cartes téléchargeables de plus de 180 pays afin d'utiliser la géolocalisation hors-connexion, l'utilisation seule du seul GPS ne consommant pas de données.

Plus d'infos https://wego.here.com/

L' application map creator, permet d'ajouter des routes, de corriger des données ou de créer des collections à partir de vos lieux préférés.

Pour aller plus loin !

Créer une carte avec ArcGIS

Chaque nouvelle carte commence par un fond de carte et la définition de son étendue à laquelle l'on peut ensuite ajouter des couches. Dans ce tutoriel, vous allez apprendre à ajouter une route sur un fond de carte pour évacuer Houston en cas de cyclone...

Plus d'infos ArcGIS

Encore plus...

Un guide qui ne cherche pas à être exhaustif, plutôt à destination des non-codeur. Des exemples de cartes, de plateformes de création de carte sans coder, détails du code nécessaire pour monter une carte avec OpenLayers.

Plus d'infos https://linuxfr.org/news/comment-creer-une-carte-open-street-map

La cartographie augmentée

Les surcouches sur base OpenstreetMap

Les surcouches à partir d'un fonds de carte OpenstreetMaps sont très nombreuses et seuls quelques unes sont proposées ici.

Leaflet

Leaflet est une librairie opensource Javascript qui permet d'ajouter des dessins, tracés à un fonds de carte openstreetmap.


<!DOCTYPE HTML>
<html lang="fr">
    <head>
    <title>Leaflet : exemple simple avec marqueur</title>
    <meta charset="utf-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <link rel="stylesheet" href="https://unpkg.com/leaflet@1.3.4/dist/leaflet.css" integrity="sha512-puBpdR0798OZvTTbP4A8Ix/l+A4dHDD0DGqYW6RQ+9jxkRFclaxxQb/SJAWZfWAkuyeQUytO7+7N4QKrDh+drA==" crossorigin=""/>
    <script src="https://unpkg.com/leaflet@1.3.4/dist/leaflet.js" integrity="sha512-nMMmRyTVoLYqjP9hrbed9S+FzjZHW5gY1TWCHA5ckwXZBadntCNs8kEqAWdrb9O7rxbCaA4lKTIWjDXZxflOcA==" crossorigin=""></script>
    </head>
    <body>
        <div id="mapid" style="width: 600px; height: 400px;"></div>
        <script>
        var mymap = L.map('mapid').setView([-21.12,55.53], 10);
        L.tileLayer('https://api.tiles.mapbox.com/v4/{id}/{z}/{x}/{y}.png?access_token=pk.eyJ1IjoibWFwYm94IiwiYSI6ImNpejY4NXVycTA2emYycXBndHRqcmZ3N3gifQ.rJcFIG214AriISLbB6B5aw', {
            maxZoom: 18,
            attribution: 'Map data © OpenStreetMap contributors, ' +
                'CC-BY-SA, ' + 'Imagery © Mapbox', id:mapbox.streets'
        }).addTo(mymap);
        L.marker([-21.12,55.53]).addTo(mymap)
        .bindPopup("<b>Hello !</b><br />Je suis un popup.").openPopup();
        </script>
    </body>
</html>


Un très bon exemple d'utilisation est la carte des randonnées de La Réunion injectée sur un fonds openstreetmap ou IGN.

Plus d'infos http://www.randopitons.re/randonnees/carte

Plus d'infoshttp://leafletjs.com/

Stamen

Les couches stamen permettent d'ajouter des d'effets aux cartes (toner, couleur etc.).

Ici un exemple de carte, un tour du monde interactif des départements, collectivités, domaines et terres françaises...

Plus d'infoshttp://maps.stamen.com/#watercolor/

Autre exemple : La carte des principales Zones Economiques Exclusives (ZEE)

Avec une zone économique exclusive (ZEE) de 11 millions de km2, dont 97% est située outre-mer, la France possède la deuxième plus grande surface au monde.

Au total, il y a 248 ZEE dans lesquelles l'État côtier a (Article 56 de la Convention des Nations unies sur le droit de la mer).

A qui appartient la mer ? Sur terre il est facile de voir les frontières. Mais dans la mer ça se passe comment ? Oui après tout, ce n’est pas comme s'il y avait 71 % d'eau sur notre planète. Une chaîne MisterGeopolitics.

source : MisterGeopolitics

WebGL

WebGL Terre est un globe virtuel open-source

Le code de base minimal est on ne peut plus simple

<!DOCTYPE HTML>
<html>
    <head>
        <script src="http://www.webglearth.com/v2/api.js"></script>
        <script>
        function initialize() {
            var options = {atmosphere: true, center: [0, 0], zoom: 0};
            var earth = new WE.map('earth_div', options);
            WE.tileLayer('http://tileserver.maptiler.com/nasa/{z}/{x}/{y}.jpg', {
                minZoom: 0,
                maxZoom: 5,
                attribution: 'NASA'
                }).addTo(earth);
           }
        </script>
        <style>
            html, body{padding: 0; margin: 0;}
            #earth_div{top: 0; right: 0; bottom: 0; left: 0;
            background-color: #000; position: absolute !important;}
        </style>
        <title>WebGL Earth API: Satellite</title>
    </head>
    <body onload="initialize()">
        <div id="earth_div"></div>
    </body>
</html>


Plus d'infos http://www.webglearth.org/

Exemples

Plus d'infos http://examples.webglearth.com/

Umap

uMap permet de créer des cartes personnalisées sur des fonds OpenStreetMap :

Plus d'infoshttps://umap.openstreetmap.fr/fr/

La cartographie collaborative

Humanitarian OpenStreetMap Team (HOT)

missing map Le groupe humanitaire Humanitarian OpenStreetMap Team, avec le projet missingmapslien incite par exemple les habitants à enrichir des zones vulnérables sur des fonds de cartes numériques en ajoutant des informations recueillies sur le terrain pour mieux organiser la politique de développement durable.

Pour contribuer à ces cartes

  1. Créer un comptelien OpenstreetMap
  2. Choisir une cartelien avec OSM Tasking Manager, par exemple au Kenya, des instructions complémentaires vous sont données et vous pouvez contribuer directement
  3. Si besoin un Wiki lienpeut vous aider
  4. Enregistrer la contribution

Plus d'infos http://www.missingmaps.org/contribute/

Wikimapia

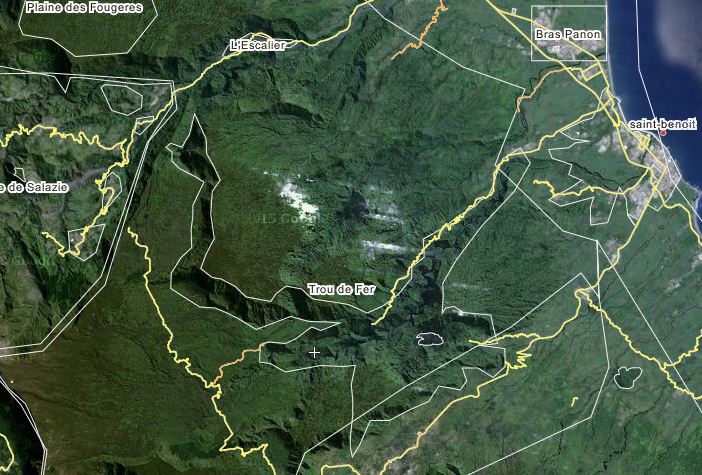

wikimapiaWikimapia lien est un site commercial cartographiant la Terre au moyen des vues satellitaires de Google Maps en permettant à tout internaute de les annoter avec un système de wiki. Notons que si Wikimapia est désormais sous licence Creative Commons BY-SA, ce projet reste susceptible d'une éventuelle récupération commerciale...

Les cartes peuvent être enrichies (commentaires en plusieurs langues)

Plus d'infoshttp://wikimapia.org/

Ushahidi

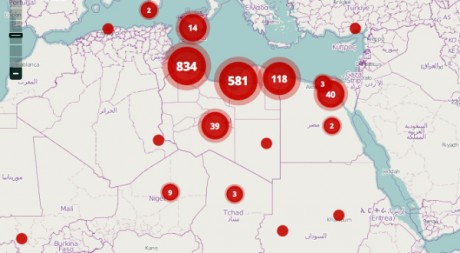

ushalibyeUshahidi est un projet à but non commercial et un logiciel open-source permettant la collecte d'informations collaboratives et l'affichage de ces informations sur une carte. Ushahidi signifie témoin ou témoignage en swahili. Aujourd'hui, on pourrait le présenter comme une initiative de cartographie sociale, combinaison d'activisme social, de journalisme citoyen et d'information géographique.

D'un point de vue logiciel, Ushahidi fournit un mécanisme à un observateur local pour soumettre un rapport via son téléphone mobile ou internet, avec le lieu et l'heure de l'évènement. L'idée d'Ushahidi est de permettre aux utilisateurs de soumettre des « rapports » directement via l'application Ushahidi, à travers les réseaux sociaux, ou même par SMS. Il est possible de rapidement mettre en place une version d'Ushahidi en utilisant CrowdMap (https://crowdmap.com ou en téléchargeant le code source et en l'installant sur un serveur. Le logiciel est ainsi utilisé par plusieurs projets de cartographie collaborative.

source : http://fr.flossmanuals.net/

Plus d'infos http://ushahidi.com

Magrit

« Magrit » est une application de cartographie en ligne, gratuite et open source développée par le pôle géomatique de l’UMS RIATE (http://www.ums-riate.fr).
Cet outil permet de réaliser des cartes thématiques. En plus de proposer à l’utilisateur l’ensemble des représentations cartographiques usuelles, l’application offre la possibilité de réaliser de nombreuses méthodes cartographiques : lissages, carroyages, discontinuités, anamorphoses, etc.

In fine, Magrit entend couvrir dans un même environnement logiciel, l’ensemble de la chaîne de traitement, de la donnée géographique à la carte d’édition.

magritL'utilisation de Magrit est assez simple et intuititive et repose sur un fond de carte auquel des données sont associées. Les fonds peuvent être importés sous différents formats (Shapefile, GeoJSON, TopoJSON, kml, gml, csv) de même que les données (csv,tsv, xls, xlsx et ods)
Lorsqu'un fond de carte et un jeu de données externes ont été ajoutées, il devient possible de les joindre.

Plus d'infosLe site en ligne : http://magrit.cnrs.fr/modules

Plus d'infosLa documentation : http://magrit.cnrs.fr/docs/index.html

Plus d'infosVoir également : http://neocarto.hypotheses.org/

Cartographie et opendata

Avec la mise à disposition de plus en plus de données ouvertes, leur injection sur des fonds de cartes est de plus en plus facile et courante.

La récupération des adresses géolocalisées des boîtes aux lettres de la ville de Saint-Malo au format csv, permet de générer cette carte avec quelques lignes de codes.

Cette carte par exemple, permet d'afficher toutes les données disponibles pour les 36 658 communes françaises via une carte interactive ou les pages dédiées à chaque commune : vote, éligibilité à la fibre etc.

Plus d'infoshttp://map.datafrance.info/

D3.js

Data-Driven Documents (D3.js) est une bibliothèque graphique JavaScript qui permet l'affichage de données numériques sous une forme graphique et dynamique.
Intégrée dans une page web HTML, la bibliothèque D3.js permet ainsi de créer des objets SVG, les styliser, ou y ajouter des transitions, des effets dynamiques ou des infobulles.

Associée à d'autres bibliothèques, ou à des données au format geoson ou topojson, D3.js permet ainsi d'afficher des cartes très complexes.

Ici par exemple une carte des "droits humains".

Plus d'infoshttp://www.wimdows.nl/datavis/lib/D3/ciripleth-area-exp.html

Cartes particulières

Cartes anciennes

olmapsOldmapsonline est un outil de recherche qui permet d'interroger un réservoir d'environ 400 000 reproductions numériques de cartes anciennes.
Le site est une initiative née de la collaboration, entre la société suisse Klokan Technologies GmbH, spécialisée dans la cartographie en ligne, et les responsables du projet The Great Britain Historical GIS lancé par l'Université de Portsmouth.
Ce réservoir de près de 400 000 cartes anciennes numérisées est alimenté par les archives et les fonds de nombreuses institutions (plus d'une trentaine) comme l'impressionnante collection David Rumsey Map Collection ou encore celles de la New York Public Library et de la British Library.

Plus d'infoshttp://www.oldmapsonline.org/

Lexilogos

lexilogosLa page dédiée de Lexilogos comporte de nombreuses entrées : cartes du monde, atlas anciens, collections de cartes anciennes, atlas et cartes nautiques, atlas historiques et même une librairie en ligne.

Plus d'infoshttp://www.lexilogos.com/cartes_atlas.htm

Gallica

GallicaGallica - Bibliothèque nationale de France (BnF) contribue de son côté à mettre en valeur une partie de son fonds cartographique.

Trois grands fonds ont été privilégiés :

Plus d'infoshttp://gallica.bnf.fr/html/und/cartes/cartes

Thot Cursus

Depuis 1996 Thot Cursus propose un site dédié à la promotion de la formation et de l'utilisation des outils numériques pour l'éducation et la culture.

Le Web fourmille de représentations cartographiques surprenantes, subjectives et parfois très créatives offrant à l'internaute diverses manières d'appréhender le monde. On trouve ainsi en ligne des « cabinets de curiosités cartographiques » qui illustrent l'extrême variété des réalisations passées et présentes : cartes anciennes, cartes en ligne anamorphosées, infographies pédagogiques...

Quelques-unes de ces cartes sont présentes ici.

Plus d'infos Thot Cursus

Fonds de carte

IGN

Les fonds de cartes IGN de la France métropolitaine, des départements d’Outre-Mer et de l’Europe sont proposée en téléchargement selon les termes de la licence ouverte Etalab
Il est simplement demandé aux utilisateurs d'apposer la mention IGN 2012 ou 2016 - Licence ouverte.
Les fichiers au format pdf sont modifiables par exemple avec Adobe Illustrator ou le logiciel libre et gratuit inkscape.

Plus d'infos http://education.ign.fr/ressources/fonds-de-cartes

Données SIG gratuites. InfoSIG Cartographie vous propose de télécharger librement certaines données SIG, sous réserve de respecter les droits d'auteurs et d'usages.

Plus d'infoshttp://www.infosig.net/les-donnees-sig/donnees-sig-gratuites

Autres fournisseurs de données

Plus d'infoshttps://www.data.gouv.fr/fr/datasets/geofla-departements-30383060/

Plus d'infoshttp://ec.europa.eu/eurostat/web/main/home

Plus d'infoshttp://wiki.openstreetmap.org/wiki/Main_Page

Données au format geojson / topojson

GeoJSON est un format de codage des données de données géographique basé sur JavaScript Object Notation (JSON). Le monde entier peut ainsi être affiché, augmenté d'enrichissements teles que les couleur, mais aussi des données administratives normées, ou tout autre type de données.
TopoJSON, une extension de GeoJSON utilisant les informations topologiques, afin de réduire les doublons et ainsi de réduire la taille tout en améliorant potentiellement la vitesse de rendu.

Plus d'infoshttp://geojson.org/

Plus d'infoshttps://github.com/mbostock/topojson/wiki

Exemples de cartes spécialisées

Vents

Une carte interactive des courants venteux de la planète en utilisant les données numériques de plusieurs organismes météorologiques. Mise à jour toutes les trois heures, elle montre les vents se déplaçant autour des terres et océans.

Plus d'infoshttp://earth.nullschool.net/

Transports

Des cartes actualisées permettent de suivre les déplacements (cliquer pour visionner)

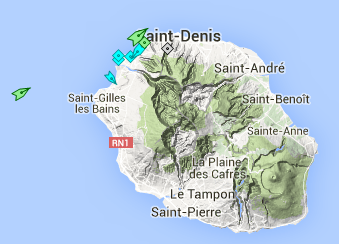

bateaux

bateaux

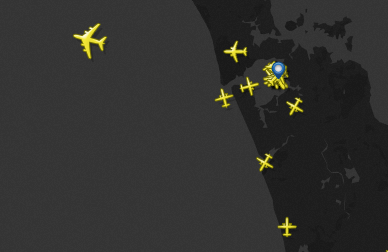

avions

avions

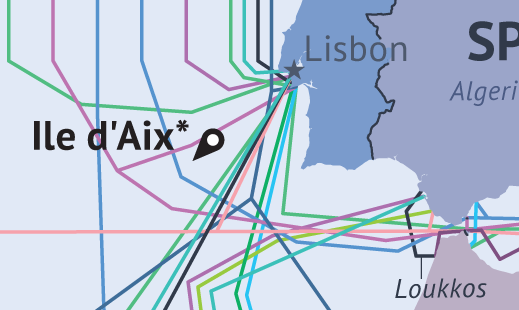

câbles sous-marins

cables

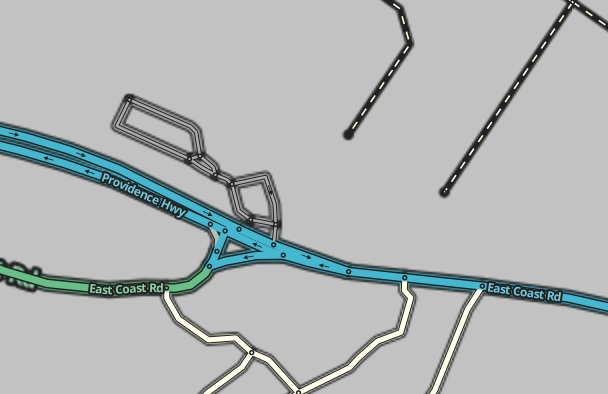

voitures

voiture

Economie

trading

trading

pauvreté

pauvreté

déchets

dechets

revenus

revenus

Flux financiers

Plus d'infoshttp://d3.artzub.com/wbca/

Worldmapper, des centaines de cartes du monde sur Internet

Plus d'infoshttp://mappemonde.mgm.fr/num17/articles/art08105.html

Le dessous des cartes (émission d'Arte)

Plus d'infoshttp://ddc.arte.tv/

Les fonds marins

Plus d'infoshttps://www.geoportail.gouv.fr/donnees/carte-mondiale-fonds-marins

Anamorphoses

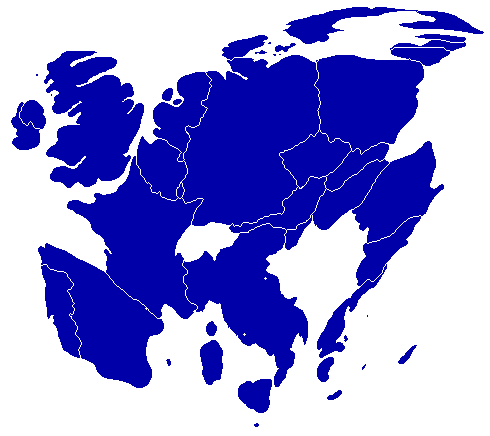

anamorphoseUn cartogramme est une carte pour laquelle une variable thématique, remplace la surface des territoires représentés. La géométrie de l'espace de la carte est déformée afin de se conformer aux informations relatives à la variable représentée. Il s'agit de l'une des anamorphoses (déformation d'image) employées en cartographie.

Plus d'infoshttp://www.comeetie.fr/galerie/d3-cartogram/

Plus d'infoshttp://prag.ma/code/d3-cartogram/
